蓄热式热力燃烧炉RTO

发布时间:2020-12-16浏览次数:

\

\


蓄热式热氧化器  Regenerative Thermal Oxidizer, 简称RTO,是一种用于处理中低浓度挥发性有机废气的节能型环保装置。
  蓄热式热氧化器采用热氧化法处理中低浓度的有机废气,用陶瓷蓄热床换热器回收热量。其由陶瓷蓄热床、自动控制阀、燃烧室和控制系统等组成。其主 要特征是:蓄热床底部的自动控制阀分别与进气总管和排气总管相连,蓄热床通过换向阀交替换向,将由燃烧室出来的高温气体热量蓄留,并预热进入蓄热床的有机 废气;采用陶瓷蓄热材料吸收、释放热量;预热到一定温度( ≥ 760℃ )的有机废气在燃烧室发生氧化反应,生成二氧化碳和水,得到净化。典型的两床 式RTO主体结构一个燃烧室、两个陶瓷填料床和四个切换阀组成。该装置中的蓄热式陶瓷填充床换热器可使热能得到更大限度的回收,热回收率大于 95% ;处理 VOC 时不用或使用很少的燃料。
        其中三室RTO运行原理:废气先进入蓄热室1,温度升高,以较高的温度进入燃烧室准备进行氧化。废气经过燃烧室加热器加温至一定的程度,有机物被分解为CO2和H2O。再到达蓄热室2,经过一定的热交换将温度传至陶瓷上,气体以较低的温度排出。与此同时,蓄热室3引入一定的干净气体吹扫燃烧室中未被处理干净的气体至蓄热室2中排出。这个循环结束后,切换阀门,由蓄热室2进入有机废气,蓄热室3排出气体,蓄热室1引入干净的空气吹扫。如此循环。即为其整个原理。

技术特点 :
          ① 可同时消除多种有机污染物;
          ② 运行全自动控制、操作管理方便;
          ③ 运行费用低,热回收效率高;
          ④ 净化效率高,运行可靠。

系统组成:
      系统有废气前处理干燥、过滤器、切换风阀、燃烧炉、燃气系统、助燃系统、压缩空气系统、排气系统组成。

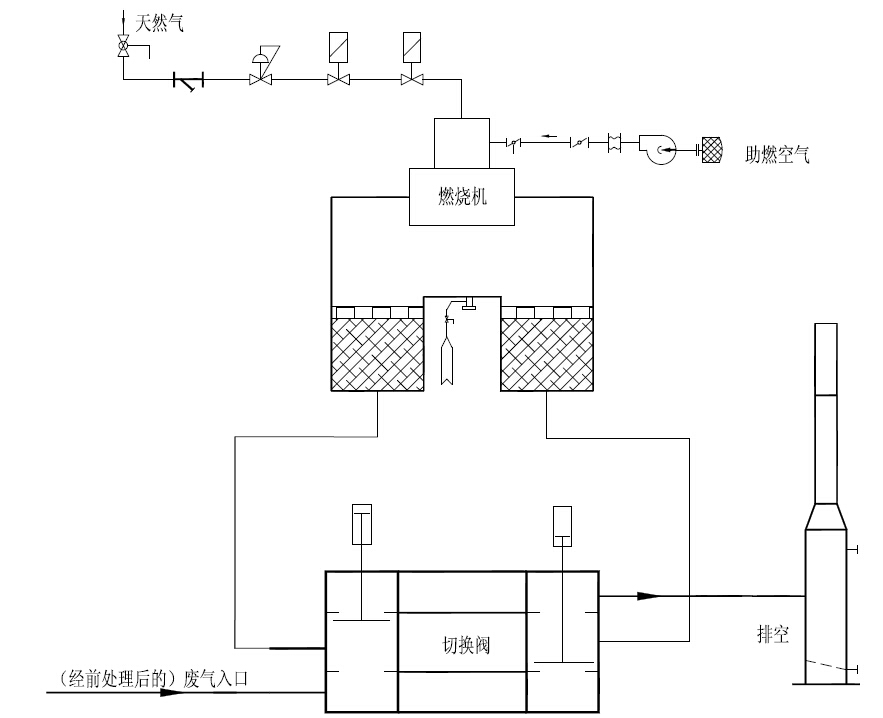

流程图:
\


 适用范围:
应用行业包括石油、化工、橡胶、油漆、涂装、家俱、印制铁罐、印刷等行业中产生的中高浓度有机废气的净化处理,可处理的有机物质种类包括苯类、酮类、酯类、酚类、醛类、醇类、醚类和烃类等等。

设备选型:
\
